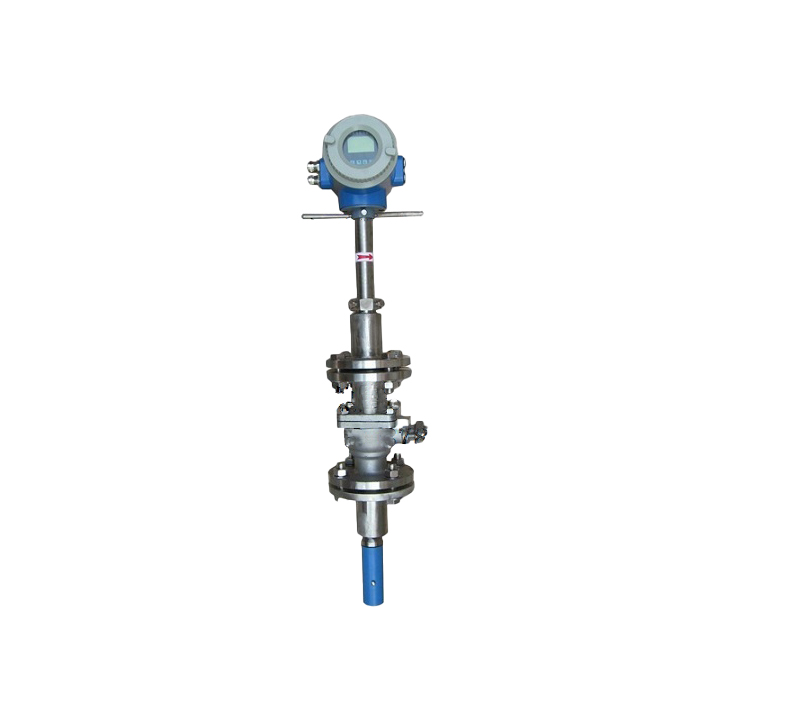

LDW系列插入式电磁流量计

一、概述

        LDG型智能电磁流量是基于法拉第电磁感应定律工作的，是一种测量导电介质体积流量的感应式仪表。它由传感器 转换器两部分构成。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

        产品广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

二、工作原理

       根据法拉第电磁感应原理，用来测量电导率大于5μs/cm导电液体的体积流量。在与测量管轴线和磁力结相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例。

       传感器将感应电势E作火流量信号，传送到转换器，经放大、变换滤波等一系列的数字处理后，用液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协仪。

三、产品特点

测量不受流体密度、粘度、温度、压力和电导率变化的影响；

测量管内无阻流部件，无压损，直管段要求较低。对浆液测量有独特的适应性；

全数定量处理，抗干扰能力强，测量可靠、精度高、流量测量范围可达150：1；

在现场可根据用户实际需要在线修改量程；

高清晰度背光LCD显示，全中文菜单操作、使用方便、操作简单、易学易懂，具有自检与自诊断功能；

具有RS485、RS232、Hart和Modbus Profibus-DP等数字通讯信号输出（选配）；

内部具有三个积算可分别显示正向累积量反向累积量及差值积算量，内部设有掉电时钟，可记录16次掉电时间（选配）

四、技术参数

五、仪表选型
