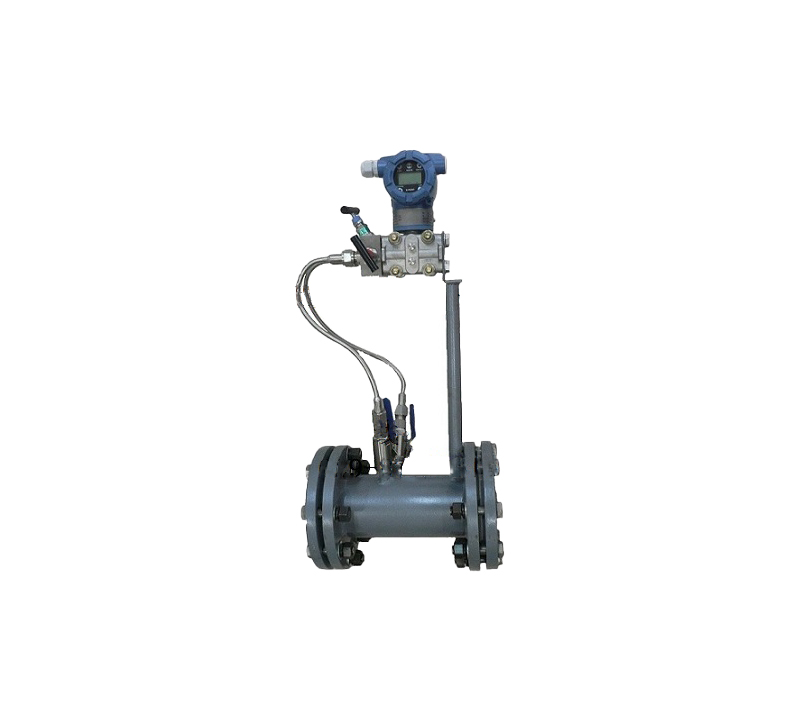

LGBH一体化孔板流量计

一、概述：

    孔板节流装置，通过三阀组与差压变送器做完美的紧密组合，而构成一体式孔板流量计。

   一体化孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。

二、特点：

一体化式结构，取压管短捷、无泄漏点，安装方便

结构紧凑，减少信号传输的延迟，相应速度快

取压平衡，无零点误差

管道口径适用范围大，管道可达 1200mm 或更大

测量精度高，范围度宽，且可扩展

耐高温、高压，可适用于各种工况条件

现场数显、信号远传兼容

三、流量计类型：

1、按计量方式分： 有体积流量型和质量流量型两种类型

2、按安装、连接方式分： 快装式：孔板取压环体夹装在工艺管道两法兰之间。
                                          法兰连接式：流量计一对法兰与工艺管道法兰对接。

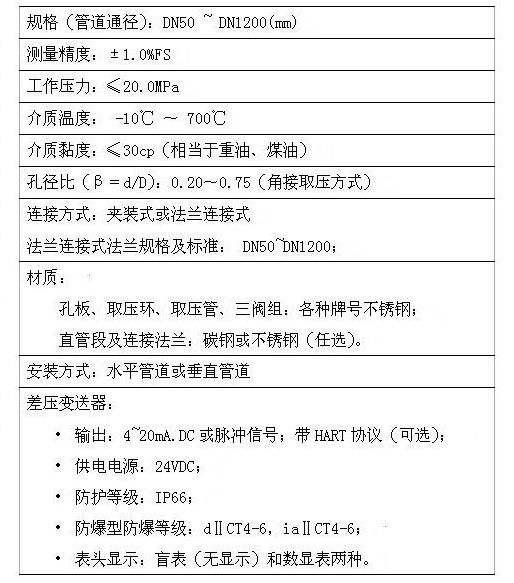

四、主要技术参数：

五、流量计结构：

1、基本结构
     由孔板取压装置、三阀组及差压变送器三大部分组成。

2、孔板类型
      标准孔板

3、取压方式
     • 夹装式：角接钻孔取压
     • 法兰式：法兰取压

4、三阀组及其作用
    • 可使一体化结构牢固，减少泄露点；
    • 可在线确认变送器的零点与修正；
    • 可在线检查或更换差压变送器，操作非常方便。

5、差压变送器
     根据所需功能的不同，可选用1151、3051、3095、EJA、FX2、FCX-A/C及霍尼韦尔ST3000型等。
